活塞桿中所指圓度公差屬于一種形狀公差，是指包容同一橫剖面實際輪廓，而且其半徑差為最小的兩個同心圓間的距離之差。其中，圓度是指限制實際圓對理想圓變動量的一項指標，而公差帶則是指以公差值t為半徑差的兩同心圓之間的區域。接下來同一小編給您說下常見的活塞桿公差圓度測量方法：

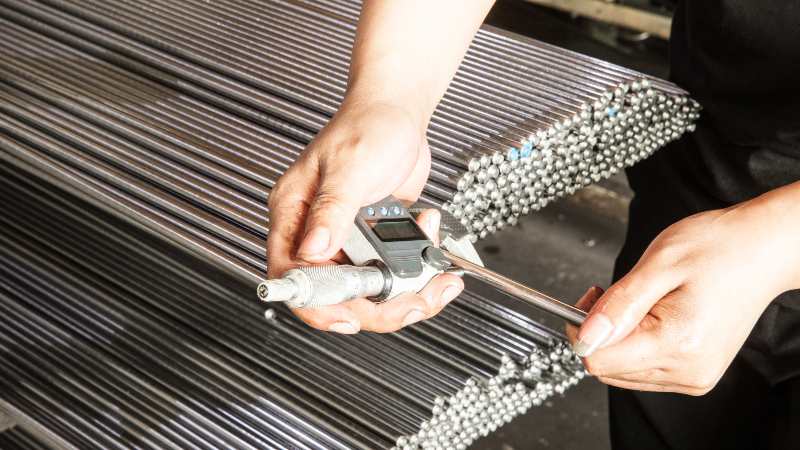

兩點法：活塞桿的兩點測量法主要適用于具有偶數棱邊形狀誤差的外圓或內圓的圓度公差測量。在測量時，可以使用千分尺、比較儀等測量，然后再以被測圓某一截面上各直徑間最大差值之半作為此截面的圓度誤差就可以了。

三點法：可以適用于具有奇數棱邊形狀誤差的外圓或內圓的圓度公差測量，在測量時，需要將被測工件置于V形塊中，然后再使被測工件在V形塊中回轉一周，這樣從測微儀(見比較儀)讀出最大示值和最小示值，兩示值差之半就是被測工件外圓的圓度誤差。

坐標法：一般來說，其坐標法需要在帶有電子計算機的三坐標測量機上進行測量。在測量時，首先需要按照預先選擇的直角坐標系統來測量出被測圓上若干點的坐標值x、y，然后再通過電子計算機按照所選擇的圓度誤差評定方法來進行計算出被測圓的圓度公差。

回轉軸法：在使用回轉軸法對活塞桿進行圓度公差測量時，需要使用到圓度儀這種測量工具。而且它有兩種形式，分別是傳感器回轉和工作臺回轉。在測量時，可以利用精密軸系中的軸回轉一周所形成的圓軌跡(理想圓)與被測圓進行比較，兩圓半徑上的差值由電學式長度傳感器轉換為電信號，經電路處理和電子計算機計算后由顯示儀表指示出圓度誤差，或由記錄器記錄出被測圓輪廓圖形。

測量活塞桿的圓度公差除了以上所介紹的四種方法外，還可以通過投影法或者是利用數據采集儀連接百分表法來進行測量。
